Konektorová nástrčka s indikací
Popis

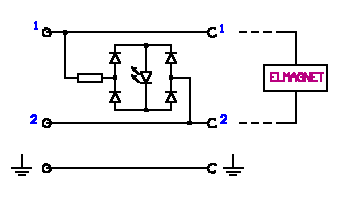

V tělese konektoru je namontována LED dioda červené barvy s předřadným odporem na příslušné napětí. LED dioda indikuje přítomnost napětí na svorkách konektoru.
Kryt konektoru je z průhledného materiálu, ucpávkový šroub je barvy šedé nebo černé.
Těleso má dvě pracovní dutinky a jednu ochrannou.
 |
||
| Dodávané varianty | ||
|---|---|---|
| pro 12V (nahrazeno typem KSZ 7932 88) | šedý šroub | KSZ 7932 87 |
| pro 12-24V | šedý šroub | KSZ 7932 88 |
| pro 48V | šedý šroub | KSZ 7932 89 |
| pro 110V | šedý šroub | KSZ 7932 81 |
| pro 230V | šedý šroub | KSZ 7932 82 |
| pro 12V (nahrazeno typem KSZ 7932 98) | černý šroub | KSZ 7932 97 |
| pro 12-24V | černý šroub | KSZ 7932 98 |
| pro 48V | černý šroub | KSZ 7932 99 |
| pro 110V | černý šroub | KSZ 7932 91 |
| pro 230V | černý šroub | KSZ 7932 92 |
Konektorová nástrčka
- základního provedení
- s indikací a zhášením
- s indikací
- s indikací a přídavnou svorkou
- s indikací, přídavnou svorkou a tělesem pro izolovanou soustavu
- s dvojbarevnou indikací, s přídavnou svorkou a tělesem
pro izolovanou soustavu - s jednocestným usměrněním a indikací pro induktivní zátěž
- s jednocestným usměrněním a indikací
- s dvojcestným usměrněním
